M315F UFS ISP PINOUT

M315F Ufs Isp Pinout..

Este equipo de arquitectura ufs, lo pueden trabajar, con la herramienta programadora de memoría easyjtag plus, Medusapro2, Mipitester, ufibox Ufs, para procesos, como remover frp, remover kg locked, mdm y demás, también para revivirlo en caso de que se haya apagado.. recuerden siempre sacar la copía de radiofrecuencía, las lun, y el chipconfig..

El Samsung Galaxy M31 (SM-M315F) incorpora almacenamiento UFS, lo que requiere técnicas específicas para su reparación y reprogramación. En esta guía, exploraremos el pinout UFS ISP de este modelo, las herramientas compatibles y los procedimientos para remover bloqueos como FRP y KG.

---

🔍 ¿Qué es un Pinout UFS ISP?

El pinout UFS ISP (In-System Programming) permite la comunicación directa con el chip de memoria UFS del dispositivo sin necesidad de desoldarlo. Esto facilita operaciones como la lectura, escritura y reparación de la memoria.

📌 Conexiones Comunes en UFS:

• TX: Transmisión de datos
• RX: Recepción de datos
• CLK: Señal de reloj
• GND: Tierra
• VCC: Alimentación
• RESET: Reinicio del chip

Estas conexiones varían según el modelo y deben ser identificadas correctamente para una conexión exitosa.

---

📱 Pinout UFS ISP del Samsung Galaxy M31 (SM-M315F)

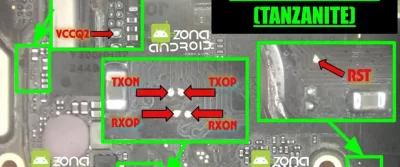

El Samsung Galaxy M31 utiliza almacenamiento UFS, y su pinout ISP específico es esencial para tareas de reparación y desbloqueo. A continuación, se presenta una imagen del pinout UFS ISP para este modelo:

Este pinout permite realizar operaciones como:

• Remoción de FRP (Factory Reset Protection)
• Reparación de arranque (boot repair)
• Lectura y escritura de firmware
• Restauración de particiones

---

🛠️ Herramientas Compatibles para Reprogramación UFS

1. EasyJTAG Plus

• Conexión: USB 2.0
• Funciones: Lectura/escritura de memoria UFS, reparación de boot, remoción de FRP
• Compatibilidad: Amplia gama de dispositivos Samsung

2. Medusa Pro 2

• Conexión: USB 3.0
• Funciones: Soporte para UFS y eMMC, reparación de boot, lectura/escritura de particiones
• Ventajas: Alta velocidad de transferencia de datos

3. Mipitester

• Conexión: USB 3.1
• Funciones: Diagnóstico y reparación de memorias UFS
• Características: Interfaz intuitiva y soporte para múltiples marcas

4. UFI Box

• Conexión: USB 2.0
• Funciones: Soporte para eMMC y UFS, lectura/escritura de particiones, reparación de boot
• Compatibilidad: Amplia gama de dispositivos Android

5. F64

• Conexión: USB 3.2
• Funciones: Programación avanzada de memorias UFS, diagnóstico y reparación de hardware
• Ventajas: Alta velocidad y precisión en operaciones

---

📊 Comparativa de Herramientas

Herramienta	Conexión	Soporte UFS	Velocidad	Características Destacadas
EasyJTAG Plus	USB 2.0	Sí	Media	Amplia compatibilidad
Medusa Pro 2	USB 3.0	Sí	Alta	Transferencia rápida de datos
Mipitester	USB 3.1	Sí	Muy Alta	Interfaz intuitiva
UFI Box	USB 2.0	Sí	Media	Soporte para múltiples marcas
F64	USB 3.2	Sí	Muy Alta	Precisión en programación

---

🔓 Procedimiento para Remover FRP y Reprogramar con EasyJTAG

1. Preparación:
   • Desmontar el dispositivo y localizar el pinout UFS ISP
   • Conectar los puntos correspondientes a la herramienta EasyJTAG Plus
2. Conexión:
   • Abrir el software de EasyJTAG y seleccionar la opción UFS
   • Identificar el chip UFS y verificar la conexión
3. Operaciones:
   • Leer las particiones LUN0, LUN1, etc.
   • Eliminar las particiones FRP y Persistent
   • Escribir el firmware necesario o restaurar las particiones
4. Finalización:
   • Desconectar la herramienta y ensamblar el dispositivo
   • Encender el dispositivo y verificar su funcionamiento

---

🎥 Videos Relacionados

---

📘 Minitutorial de Reprogramación: EMMC vs UFS

🔧 Para memorias EMMC

• Borrar las particiones frp y persistent
• Leer ROM1, ROM2, ROM3 y Bootconfig
• Limpiar el RPMB
• Restaurar particiones, flashear
• Bypass con MDMFixTool, TSMTool, MotoKing, ChimeraTool, Unlock Tool, entre otros

🧠 Para memorias UFS

• Leer LUN0 a LUN6, chip config, descriptor y atributos
• Si dice LUN reconfigured: enabled, se puede repartiricionar
• Cambiar el tamaño de las LUN, restaurar la copia, flashear
• Si el OTP está bloqueado, intentar desbloquear para permitir la reprogramación.
