MT6853V PINOUT CPU

¿Qué es el procesador MediaTek MT6853V?

El MT6853V, conocido comercialmente como MediaTek Dimensity 800U, es un procesador de ocho núcleos diseñado para dispositivos móviles de gama media y alta. Este chipset integra:

• 2 núcleos ARM Cortex-A76 a 2.4 GHz
• 6 núcleos ARM Cortex-A55 a 2.0 GHz

Fabricado bajo tecnología de 7 nm, ofrece excelente rendimiento y eficiencia energética.

¿Qué es un pinout ISP?

El término ISP (In-System Programming) permite acceder o programar directamente la memoria del dispositivo sin desmontarla.

Usos del pinout ISP

• Recuperar datos de dispositivos inactivos o dañados
• Eliminar cuentas FRP (Factory Reset Protection)
• Revivir dispositivos que no encienden

Tipos de memoria compatibles con ISP

eMMC (embedded MultiMediaCard)

Memoria integrada que combina NAND y controlador. Usada en equipos de generaciones anteriores.

eMCP (embedded Multi-Chip Package)

Fusiona memoria eMMC con DRAM, ahorrando espacio interno.

UFS (Universal Flash Storage)

Almacenamiento avanzado con velocidades altas de lectura/escritura. Ideal para smartphones modernos.

uMCP (UFS-based Multi-Chip Package)

Combina UFS y RAM en un solo encapsulado, optimizando rendimiento y consumo.

Tabla comparativa: UFS vs uMCP

Tipo de Memoria	Velocidad Lectura/Escritura	Consumo Energético	Encapsulado
UFS 2.1	Hasta 800 MB/s	Moderado	BGA
UFS 3.0	Hasta 1500 MB/s	Bajo	BGA
uMCP	Hasta 1500 MB/s	Bajo	BGA

Pines clave del pinout MT6853V

RXON y RXOP

Líneas de alta velocidad para recepción y transmisión de datos.

RESET

Reinicia el sistema o la memoria, ayudando en procesos de flasheo o restauración.

Herramientas compatibles con MT6853V

EasyJTAG Plus

Herramienta profesional de reparación que incluye:

• Soporte para eMMC de 8 bits
• Conexiones ISP de 1 y 4 bits
• Transferencia rápida por USB 2.0

UFI Box

Programador especializado con:

• Interfaz USB 3.1 Gen1
• Velocidades de hasta 120 MB/s lectura y 80 MB/s escritura
• Acceso completo a registros UFS

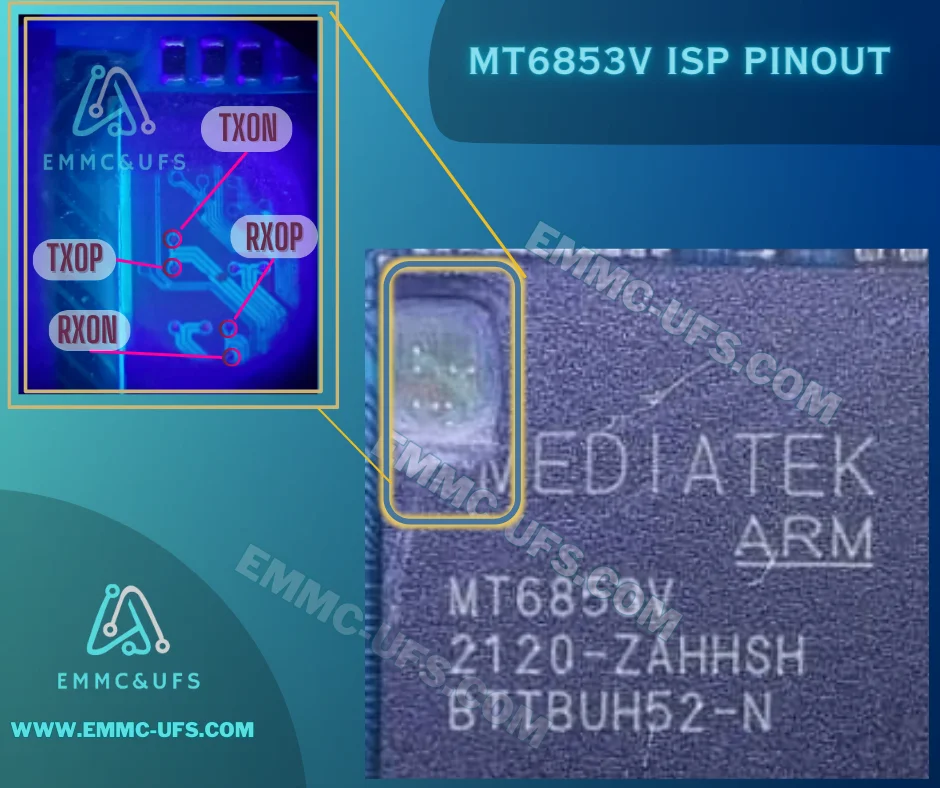

Imagen del Pinout MT6853V

Te recomiendo Ver

🎥 Video sobre ISP MT6853V

🔗 Ver video en YouTube
