MT6833V ISP Pinout

hace 3 semanas · Actualizado hace 3 semanas

Índice

¿Qué es el procesador MediaTek MT6833V?

¿Qué es un pinout ISP?
Tipos de memorias compatibles con ISP
Tabla comparativa: UFS vs uMCP
Pines importantes del pinout MT6833V

Tabla de pines comunes en memorias UFS
Herramientas compatibles con el pinout MT6833V
- EasyJTAG Plus
- UFI Box

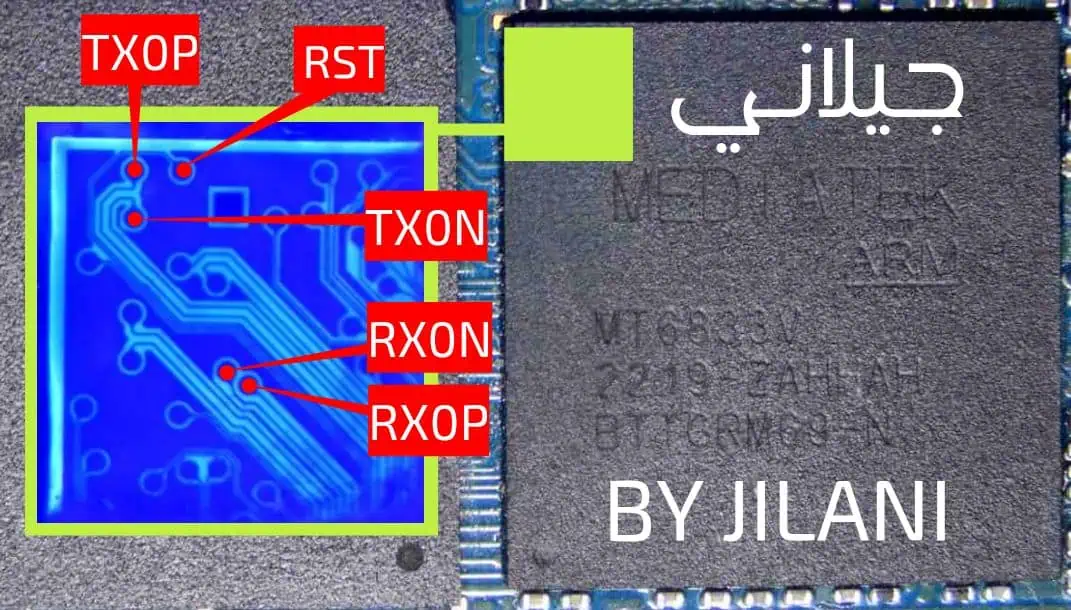

Imagen del pinout MT6833V
Recursos visuales recomendados

Enlaces internos relacionados

¿Qué es el procesador MediaTek MT6833V?

El MT6833V, conocido comercialmente como MediaTek Dimensity 700, es un procesador de ocho núcleos diseñado para dispositivos de gama media. Cuenta con una arquitectura de CPU Arm Cortex-A76 y Cortex-A55, y una GPU Mali-G57 MC2. Este procesador, fabricado en tecnología de 7 nm, ofrece un equilibrio entre rendimiento y eficiencia energética, siendo compatible con redes 5G y soportando cámaras de hasta 64MP.

¿Qué es un pinout ISP?

El pinout ISP (In-System Programming) es un esquema que permite acceder directamente a la memoria interna del dispositivo sin necesidad de desmontarla. Esta técnica es esencial para tareas como:

Revivir dispositivos que no encienden
Eliminar cuentas FRP (Factory Reset Protection)
Realizar copias de seguridad o recuperación de datos

Tipos de memorias compatibles con ISP

eMMC (embedded MultiMediaCard)

Memoria utilizada en dispositivos más antiguos que combina controlador y memoria NAND en un solo paquete.

eMCP (embedded Multi-Chip Package)

Integra eMMC y RAM en un mismo encapsulado, optimizando espacio y rendimiento.

UFS (Universal Flash Storage)

Memoria moderna más rápida que eMMC, común en dispositivos de gama media y alta.

uMCP (UFS Multi-Chip Package)

Combina UFS y RAM, ideal para dispositivos que requieren alto rendimiento y bajo consumo energético.

Tabla comparativa: UFS vs uMCP

Tipo de Memoria	Velocidad Lectura/Escritura	Consumo Energético	Encapsulado
UFS 2.1	Hasta 800 MB/s	Moderado	BGA
UFS 3.0	Hasta 1500 MB/s	Bajo	BGA
uMCP	Hasta 1500 MB/s	Bajo	BGA

Pines importantes del pinout MT6833V

RXON y RXOP

Líneas principales de recepción de datos que permiten leer información en la memoria UFS o eMMC del dispositivo.

TXON y TXOP

Líneas principales de transmisión de datos que permiten escribir información en la memoria del dispositivo.

RESET

Permite reiniciar la memoria y establecer la comunicación desde cero, esencial en el proceso ISP.

Tabla de pines comunes en memorias UFS

Pin	Nombre	Función	Tipo de señal
1	RXON	Línea diferencial de recepción de datos (negativa)	Entrada
2	RXOP	Línea diferencial de recepción de datos (positiva)	Entrada
3	TXON	Línea diferencial de transmisión de datos (negativa)	Salida
4	TXOP	Línea diferencial de transmisión de datos (positiva)	Salida
5	RESET	Reinicio de la memoria o dispositivo	Control
6	VCC	Alimentación principal de la memoria	Energía
7	GND	Tierra o masa del sistema	Energía
