OPPO A80 5G (CPH2639) – Pinout UFS ISP

El OPPO A80 5G utiliza almacenamiento UFS 2.2, por lo que su conexión ISP se realiza mediante pines específicos para UFS, no eMMC. Aquí te explico qué es, los pines, cómo reprogramar y cómo remover FRP/KG LOCKED.

---

🧠 ¿Qué es UFS y el pinout UFS ISP?

• UFS (Universal Flash Storage): tecnología de almacenamiento flash más rápida y eficiente que eMMC, ideal para móviles modernos j
• Pinout UFS ISP: esquema de conexión del chip UFS en placa, permite acceder en modo In-System Programming y manipular particiones directamente.

---

📌 Mapeo de pines UFS en OPPO A80 (CPH2639)

Basado en configuración genérica y fotografía similar, presenta los siguientes pines ISP:

Etiqueta	Función
CMD	Canal de comandos
CLK	Reloj de datos
RX0P / RX0N	Datos RX (par diferencial)
TX0P / TX0N	Datos TX (par diferencial)
VCC	Alimentación principal
VCCQ	Alimentación lógica
GND	Tierra
RESET	Reinicio hardware

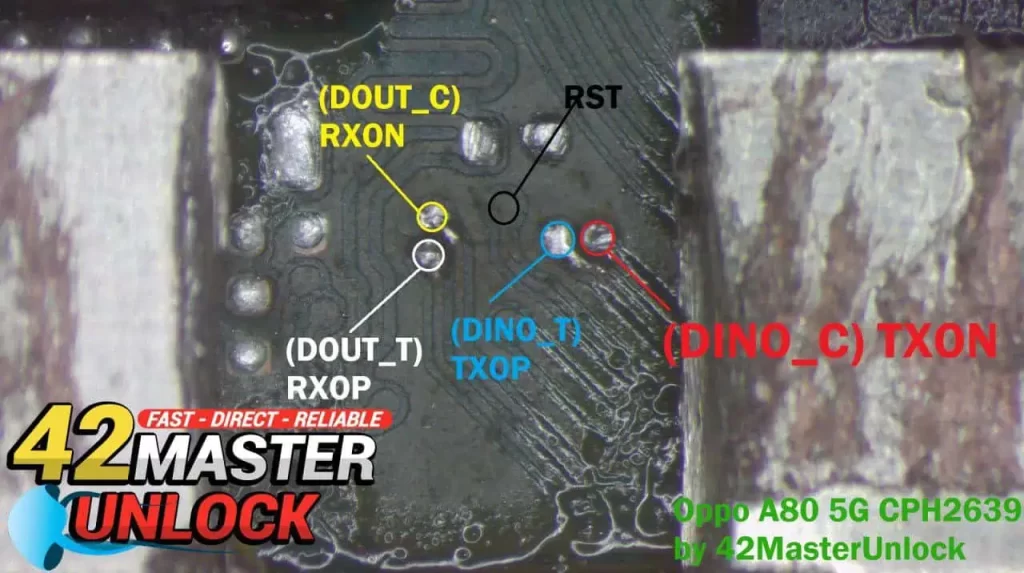

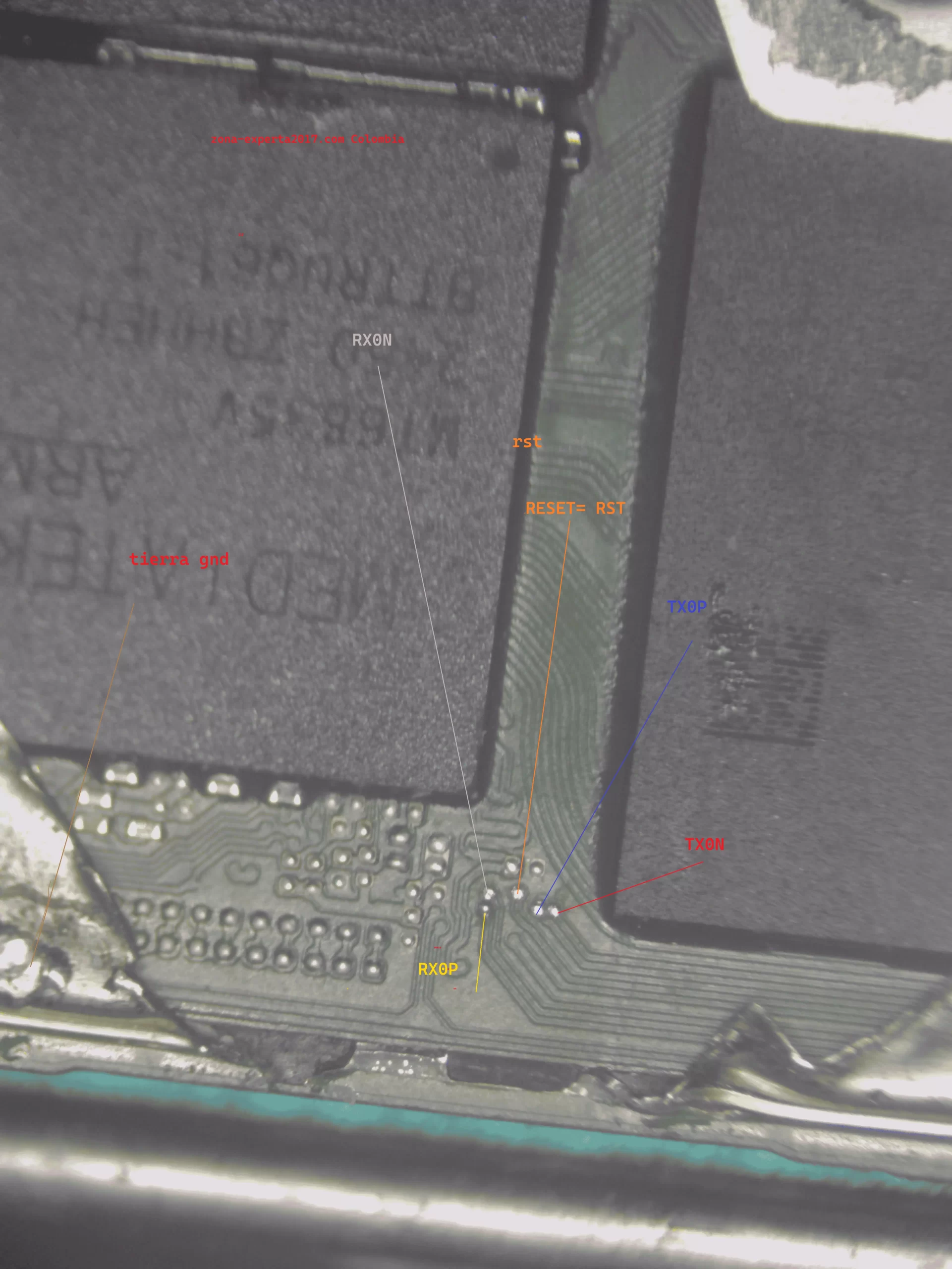

Estos pines se ubican cerca del chip UFS en el paquete BGA (ver imagen).

---

🛠 Transferencia UFS (RX/TX, CMD) – Breve descripción

• RX0P/RX0N, TX0P/TX0N: líneas de alta velocidad bidireccional.
• CLK: sincroniza el intercambio de datos.
• CMD: controla peticiones de lectura/escritura.
• VCC/VCCQ/GND/RESET: alimentan, referencian y reinician.

---

🧩 Minitutorial: Reprogramación UFS en Samsung y Similares

1. Preparación
   • Desoldar chip o contactar con adaptador ISP BGA.
   • Conectar a herramienta: EasyJTAG Plus, Medusa Pro 2, MipiTester, UFI Box, etc.
2. Acceso a particiones
   • Leer LUN0‑LUN6 y descubridor del chip (descriptor, config, etc.).
   • Verifica si está habilitada opción “LUN reconfigured”.
3. Backup y manipulación
   • Hacer copia de LUNs, especialmente user, rpmB, FRP, persistent.
4. Reprogramación y restauración
   • Flashear firmware limpio, restaurar particiones críticas (ROM, system, persist).
   • Ajustar configuración OTP si es necesario.
5. Reinicio post‑flash
   • Reconectar, desmontar y probar encendido normal.

---

🔐 Bypass FRP / Google / KG‑LOCKED

Se utilizan las mismas herramientas para:

• Leer particiones FRP y persistent
• Borrar/limpiar esas particiones.
• Flashear firma limpia de firmware.
• Usar softwares como MDMFixTool, ChimeraTool, UFI FRPFIX, Unlock Tool:
  1. Conectar UFS en modo ISP.
  2. Leer particiones.
  3. Borrar FRP.
  4. Cargar firmware limpio.
  5. Reiniciar y verificar libre de cuenta.

---

▶️ Video guía de preloader y modo ISP

📝 FAQ

¿OPPO A80 CPH2639 tiene UFS o eMMC?
Usa UFS 2.2 (no eMMC)

¿Qué herramienta es mejor para UFS ISP?

• Medusa Pro 2: velocidad alta, amplia compatibilidad.
• EasyJTAG Plus / UFI Box: más accesibles, ideales para uso diario.

¿Sirve adaptador BGA 254?
Sí, es común para UFS y eMMC ISP

Etapas para remover FRP vía UFS?

1. Leer particiones via ISP.
2. Borrar FRP y persistent.
3. Flashear firmware.
4. Validar arranque normal.

---

⚠️ Disclaimer legal (Colombia)

Los pasos descritos son educativos.
No me hago responsable del mal uso o daños provocados en el dispositivo, según legislación colombiana.

---
