A26 5G (SM‑A266M) – Pinout UFS ISP

🔎 ¿Qué es UFS y el pinout ISP?

UFS (Universal Flash Storage) es un sistema de almacenamiento flash de alta velocidad, cada vez más común en dispositivos móviles modernos. El pinout ISP te permite conectar directamente al chip de almacenamiento sin necesidad de desoldar, facilitando tareas de lectura/escritura de firmware y borrado de FRP/KG desde marcadores en la placa lógica.

---

🧩 Pines UFS en Samsung A26 (A266M)

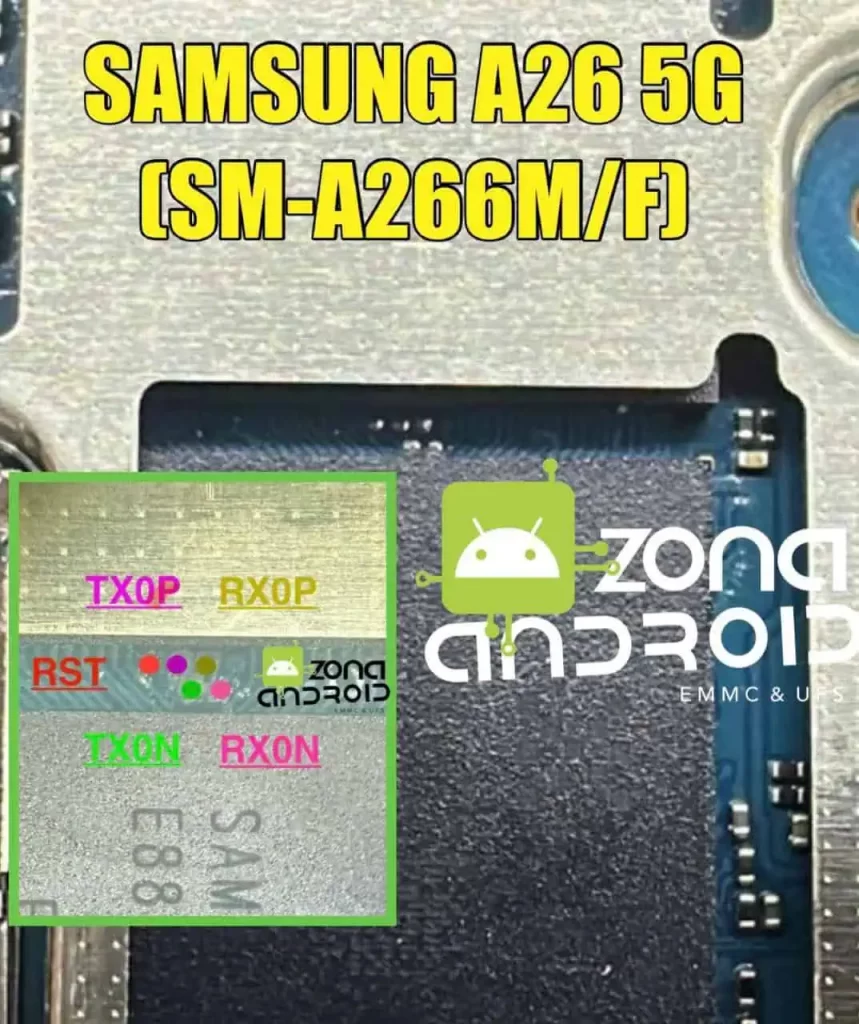

Aunque no hay una imagen clara del A26, los modelos Samsung usan una configuración UFS ISP estándar como se observa en modelos similares . Basado en ello, los pines clave son:

Pin	Función
CLK	Reloj de datos
CMD	Canal de comandos
RX0P/N	Recepción diferencial (positivo/negativo)
TX0P/N	Transmisión diferencial (positivo/negativo)
VCC	Alimentación principal (3.3 V)
VCCQ	Alimentación lógica (1.2 V/1.8 V)
GND	Masa
RST	Reset del chip

Los pines suelen agruparse cerca del chip UFS en la placa madre, como muestra la disposición típica en adaptadores EasyJTAG

---

🛠 Mini tutorial: Conexión ISP UFS en el A266M

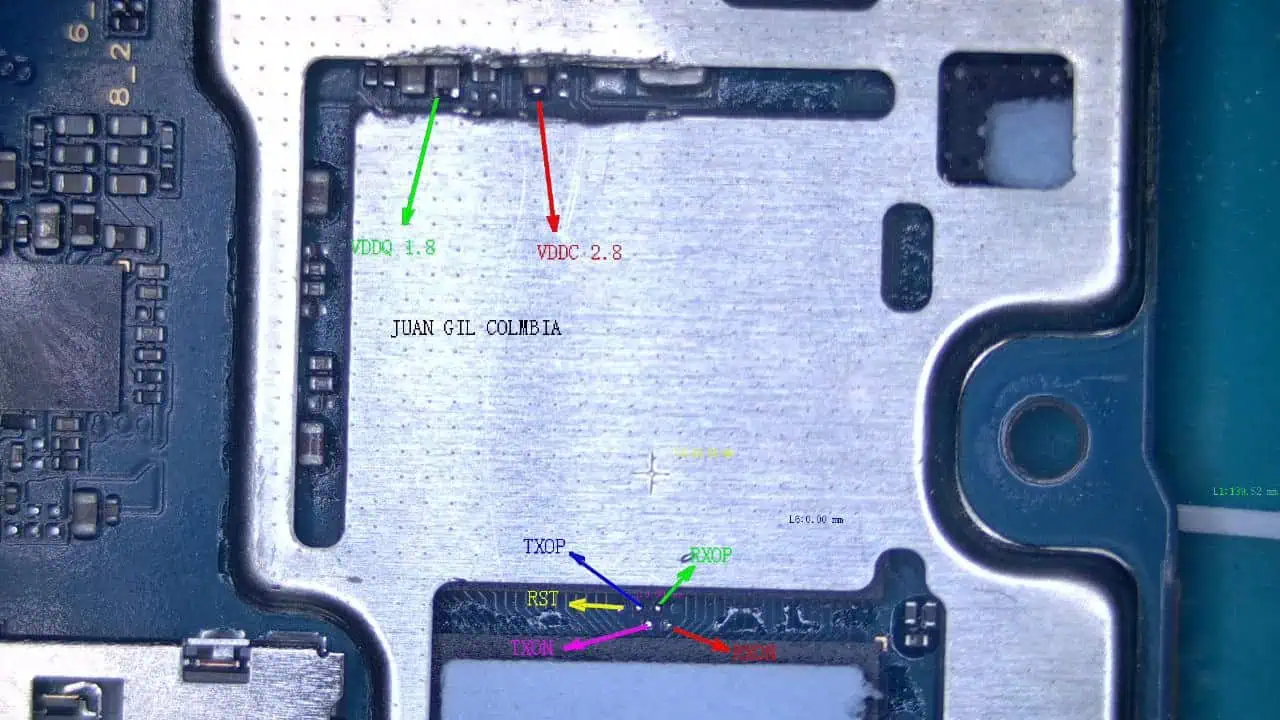

1. Localiza pines ISP cerca del chip UFS. Usa ampliación para identificar conexiones señaladas para RX0P, TX0P, TX0N,RX0N,VCCQ,VCCQ2 GND, RST.
2. Soldado: usa hilos ultra finos para conectar cada pin al adaptador (BGA 254/UFS ISP).
3. Conecta a herramientas compatibles: EasyJTAG Plus, Medusa Pro 2, MipiTester, UFI Box.
4. Encendido y detección: alimenta el dispositivo y confirma que la herramienta detecte el chip UFS.
5. Backup: guarda particiones LUN0‑6, RPMB, FRP, persistentes.
6. Flasheo o limpieza: restablece particiones o elimina FRP/KG usando funciones de borrado o flasheo.
7. Verificación: quita puenteos, monta y enciende el equipo, revisa que arranque sin bloqueos.

---

🔓 Remoción de FRP / Cuenta Google / KG Locked

Las herramientas anteriores permiten:

• Leer/borrar particiones FRP, persistent
• Flasheo con firmware limpio.
• Uso de módulos especializados como FRP Remove (UFI), Pandora Tool, UnlockTool para eliminar reinicio de cuenta.

---

❓ FAQ

• ¿El A266M usa eMMC o UFS?
  Usa UFS, por su performance y arquitectura moderna
• ¿Qué adaptar me recomienda para ISP?
  El adaptador BGA 254 UFS ISP de EasyJTAG Plus es ideal, ya que muestra pines RX/TX, CLK, etc.
• ¿A qué voltajes debo conectar VCCQ?
  Normalmente entre 1.2 V y 1.8 V, verifica datos de especificación o multímetro en placa .
• ¿Es necesario quitar chip del PCB?
  No es necesario si haces ISP correctamente; solo soldar puntos test en placa.

---

⚠️ Disclaimer legal

La guía es solo para uso educativo. No asumimos responsabilidad por posibles daños o uso indebido. Estas acciones deben llevarse a cabo por técnicos competentes y conforme a la normativa colombiana.
