📱 Redmi Note 14 4G “Tanzanite” – pinout UFS

El Redmi Note 14 4G “Tanzanite” es un smartphone reciente de Xiaomi/Redmi que combina potencia, diseño moderno y memoria UFS, lo que lo hace atractivo no solo para usuarios comunes sino también para técnicos en reparación. En esta guía encontrarás sus especificaciones técnicas, el tipo de memoria (UFS), su pinout ISP, herramientas compatibles y tips de conexión útiles para que no pierdas tiempo al trabajar con este equipo.

---

📌 Índice de contenidos

1. Introducción
2. Especificaciones generales
   • Hardware / SoC
   • Memoria, almacenamiento y diseño
   • Cámaras, batería y conectividad
3. ¿Es eMMC o UFS?
   • Diferencias principales
   • Pinouts y señales
   • Pinout ISP Redmi Note 14 Tanzanite
   • Tips adicionales (VCC, VCCQ2, F64)
4. Herramientas compatibles
5. Recomendaciones técnicas
6. Videos relacionados
7. Enlaces internos
8. Descargo de responsabilidad

El Redmi Note 14 4G “Tanzanite” es la variante sin 5G de la serie Redmi Note 14. Su nombre clave “Tanzanite” ha sido muy comentado en comunidades técnicas porque este modelo incluye almacenamiento UFS, lo que implica que los procesos de ISP (In-System Programming) y reparaciones se hacen mediante pinouts UFS en lugar de eMMC.

En este artículo te mostramos:

• Una reseña completa del dispositivo
• Sus especificaciones más relevantes
• El tipo de memoria y conexión usada (UFS)
• Pinouts y tips para trabajar en reparaciones
• Herramientas compatibles (EasyJTAG, UFI, F64, Medusa Pro2…)
• Videos de apoyo y enlaces internos a guías previas

---

2. Especificaciones generales

🔹 Hardware / SoC

• Procesador: Mediatek Helio G99 Ultra (6 nm)
• GPU: Mali-G57 MC2
• RAM: 6 GB / 8 GB LPDDR4X
• Sistema: Android 14 con HyperOS

🔹 Memoria y almacenamiento

• Almacenamiento interno: 128 GB / 256 GB
• Tipo: UFS 2.2 (algunas variantes podrían usar UFS 3.1)
• Diseño: pantalla AMOLED 6,7″, 120 Hz, Gorilla Glass 5

🔹 Cámaras y batería

• Trasera: principal 108 MP + sensores secundarios
• Frontal: 20 MP
• Batería: 5.500 mAh con carga rápida 33 W
• Conectividad: 4G LTE, WiFi, Bluetooth, NFC en algunas versiones

---

3. ¿Es eMMC o UFS?

3.1 Diferencias rápidas

• eMMC / eMCP: tecnología antigua, usa señales paralelas (CLK, CMD, DATA, VCC, VCCQ, RST).
• UFS / uMCP: tecnología moderna, con canales diferenciales (Rx, Tx), más rápida y eficiente.

3.2 Pinouts UFS principales

• RX0n / RX0p → Recepción diferencial
• TX0n / TX0p → Transmisión diferencial
• RefClk → Reloj de referencia
• Reset_n → Reinicio del chip
• VCC / VCCQ → Alimentación
• GND → Tierra

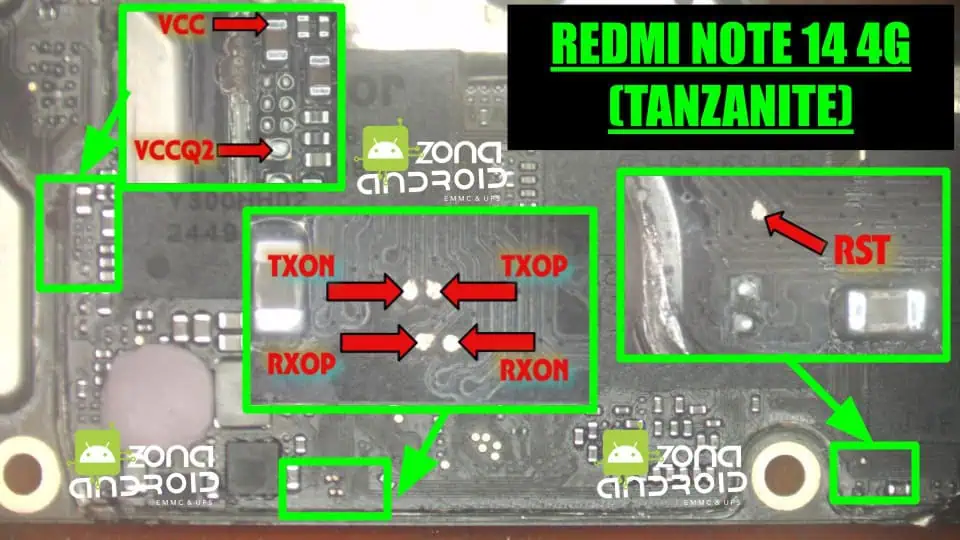

3.3 Pinout ISP del Redmi Note 14 Tanzanite

---

💡 Tips adicionales: VCC, VCCQ2 y F64

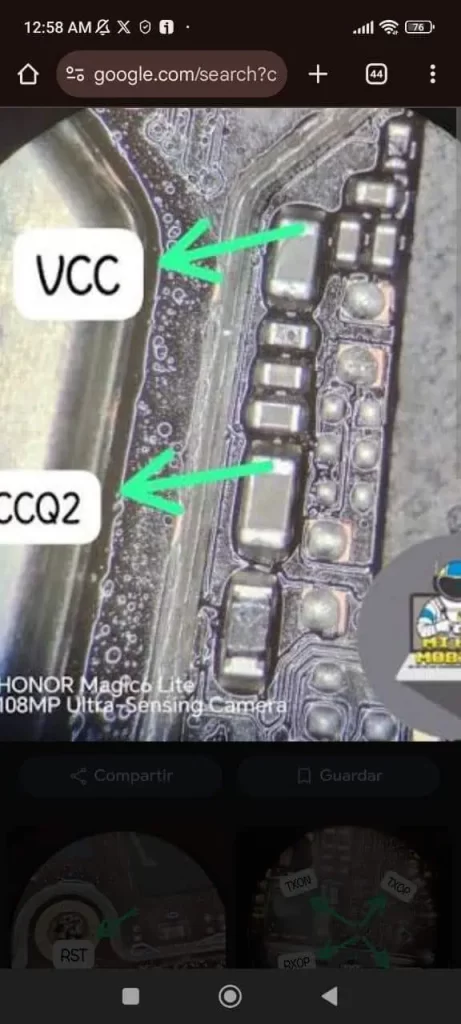

Redmi Note 14 4G Tanzanite – conexión VCC y VCCQ2:

• Existen dos variantes en la disposición de condensadores.
• Una fue compartida por el Instructor Diego Mocha (Zona Android Colombia), con condensadores alineados al pinout.
• En la otra variante, los condensadores están al costado y no en la posición directa.
  👉 Revisa bien tu placa antes de soldar para evitar confusiones.
  📷 Imagen de referencia (créditos a quien corresponda).

Tip2 – F64 sin Reset:
Si trabajas con F64 en equipos Mediatek, Infinix, Tecno o Qualcomm y tienes problemas de conexión, prueba hacerlo sin la línea Reset (RST).
Muchos técnicos reportan mejores resultados así.

✍️ Saludos y feliz inicio de semana – David (Zona-Experta2017)

---
