📌 Redmi 14C EMMC ISP Pinout

📌 ¿Qué es un pinout ISP eMMC en celulares?

▶️ Definición y uso del pinout ISP

El pinout ISP (In-System Programming) eMMC permite la conexión directa con la memoria del dispositivo sin necesidad de removerla físicamente. Esto facilita operaciones como:
✅ Restauración de firmware en dispositivos que no encienden.
✅ Eliminación de bloqueos de FRP (Factory Reset Protection) y otros códigos de seguridad.
✅ Recuperación de datos en dispositivos con fallas del sistema.
✅ Corrección de errores en la memoria que afectan el funcionamiento del equipo.

▶️ Tipos de memorias eMMC y eMCP

Los dispositivos móviles pueden integrar diferentes tipos de almacenamiento:

🔹 eMMC (Embedded MultiMediaCard)

Un tipo de memoria NAND con controlador integrado, optimizada para el almacenamiento en dispositivos móviles, tablets y otros equipos electrónicos.

🔹 eMCP (Embedded Multi-Chip Package)

Integra memoria RAM y almacenamiento NAND en un solo paquete, mejorando la velocidad del sistema y reduciendo el consumo de energía.

📌 Estructura del pinout ISP eMMC

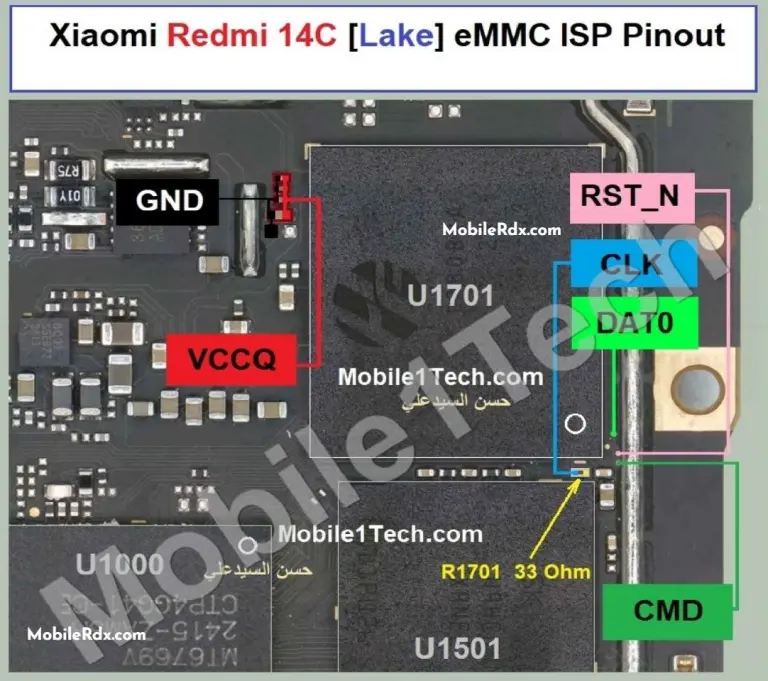

El pinout ISP eMMC en la placa base del Xiaomi Redmi 14C incluye las siguientes conexiones clave:

🔹 Conexiones principales del pinout

• VCC → Alimentación del chip de memoria.
• GND (Tierra) → Punto de referencia eléctrico.
• CMD → Línea de comandos utilizada para la comunicación.
• CLK → Señal de sincronización de datos.
• DAT0 - DAT7 → Canales de transferencia de información.

📌 Herramientas recomendadas

Para trabajar con el pinout ISP eMMC del Xiaomi Redmi 14C, se recomienda utilizar las siguientes herramientas:

✔️ EasyJTAG – Reparación y programación de memorias eMMC/UFS.
✔️ UFI Box – Flasheo y recuperación de datos en memorias eMMC/UFS.
✔️ Medusa Pro II – Especializado en recuperación de boot y eliminación de FRP.
✔️ MIPI Tester – Diagnóstico y pruebas de chips eMMC y eMCP.
✔️ Flash64 Ultra – Programador avanzado para memorias NAND Flash.

📌 Procedimiento para conectar el pinout ISP eMMC

▶️ Pasos para la conexión correcta

1️⃣ Retira la tapa trasera del dispositivo y desconecta la batería.
2️⃣ Ubica los puntos de prueba eMMC en la placa base del Redmi 14C. (Ver imagen del pinout arriba)
3️⃣ Conéctalos a una herramienta ISP, como EasyJTAG o UFI Box.
4️⃣ Abre el software correspondiente y selecciona el modelo Redmi 14C.
5️⃣ Ejecuta la operación necesaria: lectura, escritura, eliminación de FRP, etc.
