SM7550 PINOUT CPU

¿Qué es el procesador Qualcomm SM7550?

El SM7550, conocido comercialmente como Qualcomm Snapdragon 7 Gen 3, es un procesador de ocho núcleos orientado a dispositivos de gama media-alta. Cuenta con una arquitectura de CPU Kryo basada en los núcleos ARM Cortex-A715 y Cortex-A510, y una potente GPU Adreno 720.​

Este procesador está fabricado en tecnología de 4 nm, lo que mejora el consumo energético y ofrece alto rendimiento tanto para tareas cotidianas como para aplicaciones exigentes.​

¿Qué es un pinout ISP?

El pinout ISP (In-System Programming) es el esquema que permite acceder directamente a la memoria interna del dispositivo sin necesidad de desmontarla. Esta técnica es fundamental para tareas como:​

• Revivir dispositivos que no encienden
• Eliminar cuentas FRP (Factory Reset Protection)
• Realizar copias de seguridad o recuperación de datos

Tipos de memorias compatibles con ISP

eMMC (embedded MultiMediaCard)

Memoria utilizada en dispositivos más antiguos. Combina controlador y memoria NAND en un solo paquete.​

eMCP (embedded Multi-Chip Package)

Integra eMMC y RAM en un mismo encapsulado, optimizando espacio y rendimiento.​

UFS (Universal Flash Storage)

Memoria moderna más rápida que eMMC, común en dispositivos de gama media y alta.​

uMCP (UFS Multi-Chip Package)

Combina UFS y RAM, ideal para dispositivos que requieren alto rendimiento y bajo consumo energético.​

Tabla comparativa: UFS vs uMCP

Tipo de Memoria	Velocidad Lectura/Escritura	Consumo Energético	Encapsulado
UFS 2.1	Hasta 800 MB/s	Moderado	BGA
UFS 3.0	Hasta 1500 MB/s	Bajo	BGA
uMCP	Hasta 1500 MB/s	Bajo	BGA

Pines importantes del pinout SM7550

RXON y RXOP

Líneas principales de transmisión de datos que permiten leer y escribir información en la memoria UFS o eMMC del dispositivo.​

RESET

Permite reiniciar la memoria y establecer la comunicación desde cero, esencial en el proceso ISP.​

Tabla de pines comunes en memorias UFS

Pin	Nombre	Función	Tipo de señal
1	RXON	Línea diferencial de recepción de datos (negativa)	Entrada
2	RXOP	Línea diferencial de recepción de datos (positiva)	Entrada
3	TXON	Línea diferencial de transmisión de datos (negativa)	Salida
4	TXOP	Línea diferencial de transmisión de datos (positiva)	Salida
5	RESET	Reinicio de la memoria o dispositivo	Control
6	VCC	Alimentación principal de la memoria	Energía
7	GND	Tierra o masa del sistema	Energía

Herramientas compatibles con el pinout SM7550

EasyJTAG Plus

EasyJTAG Plus es una herramienta profesional para programar, recuperar y reparar memorias. Sus características principales incluyen:​

• Compatibilidad con memorias eMMC y UFS​
• Transferencia rápida vía USB 2.0​
• Soporte para conexiones ISP de 1 y 4 bits​

Para más información sobre EasyJTAG Plus, visita nuestro artículo:​

UFI Box

UFI Box es otra opción avanzada que destaca por:​

• Interfaz USB 3.1 Gen1 SuperSpeed​
• Soporte para memorias UFS hasta la versión 2.2​
• Acceso completo a registros, flags y atributos​
• Velocidades de lectura/escritura de hasta 120/80 MB por segundo​

Descubre más sobre UFI Box en nuestro sitio:​

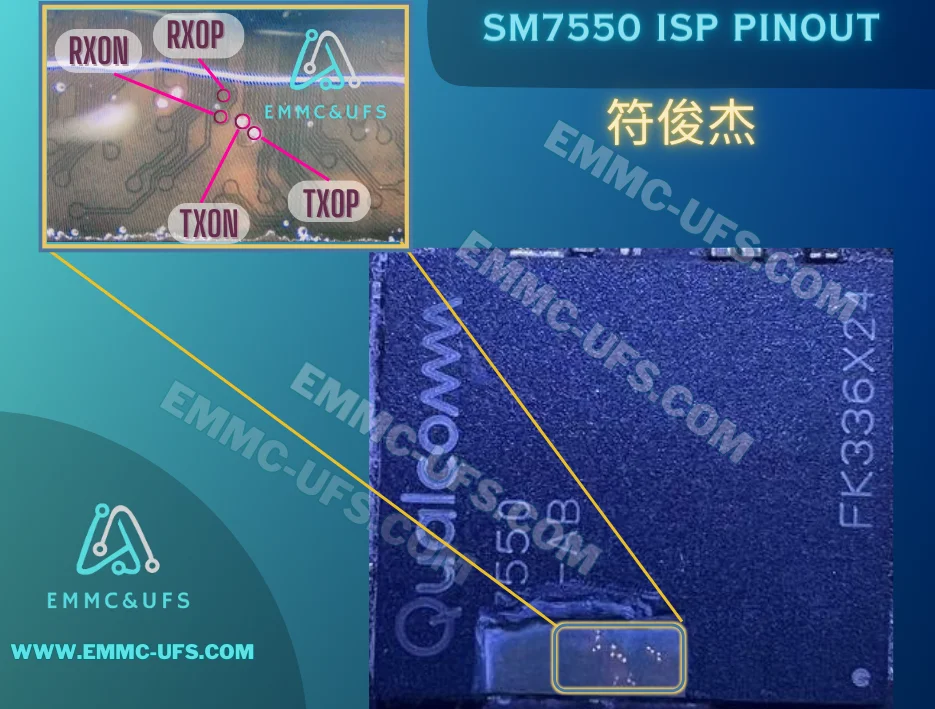

Imagen del pinout SM7550

Puedes ver el pinout completo del procesador en este enlace:​

Te Recomiendo Ver

🎥 Video sobre el proceso de CPU drilling​

​

🔗 Ver video en YouTube
