▶UFS BGA 254 MODIFICACION

hace 2 años · Actualizado hace 2 meses

El Ufs Bga 254, es un adaptador, diseñado para trabajar con la herramienta easyjtag plus,lo venden en tiendas como gsmserver.es, la cual recomiendo mucho, su funcìon es leer y conectar, equipos con arquetectura ufs, en especial sus memorias, para reprogramarlas, en caso de, samsung, xiaomi, oppo, huawei y muchos mas...

Trae un adaptador, si quieres leer memorias emmc bga 254, para leer equipos ufs, ejemplo samsung,es necesario, hacer ciertas modificaciones, las cuales les mostrarè las màs usadas.En la foto de abajo esos puentes son necesarioy los mas usado para estabilizar la conecciòn y el puente en las resistencias, ahora para las partes de rst y refclk,dejo imagenes al final del post, espero que les sirva de ayuda en su trabajo diarìo.

Hay que tener pendiente las resistencpias r4 y r7, de donde se saca el rst y refclk, recuerda que el rst es 1.8.

Recomendamos, si vas a hacer la modificaciòn con puentes aislarlos muy bien, como en emmc, te puedes dar cuenta, que la conecciòn reset, la misma rst, tiene un voltaje de 1.8v.

Suele pasar mucho, que al conectar, la herramienta, muestre muchos errores de los cuales hablaremos mas adelantes, tales como el famoso error 156, y otros, que se deben a errores de conecciòn, usa un cargador original, ò un multicargador, siempre conecto los equipos de arquitectura Ufs, sin el flexor de la pila, otros conectan y desconectan el cable, otros inyectan 1.8 v desde la fuente al pinout ufs etc, la idea es que el equipo conecte y te lo lea, el modulo de easyjtag para que puedas hacer las operaciones respectivas; en este caso con la herramienta easyjtag plus.

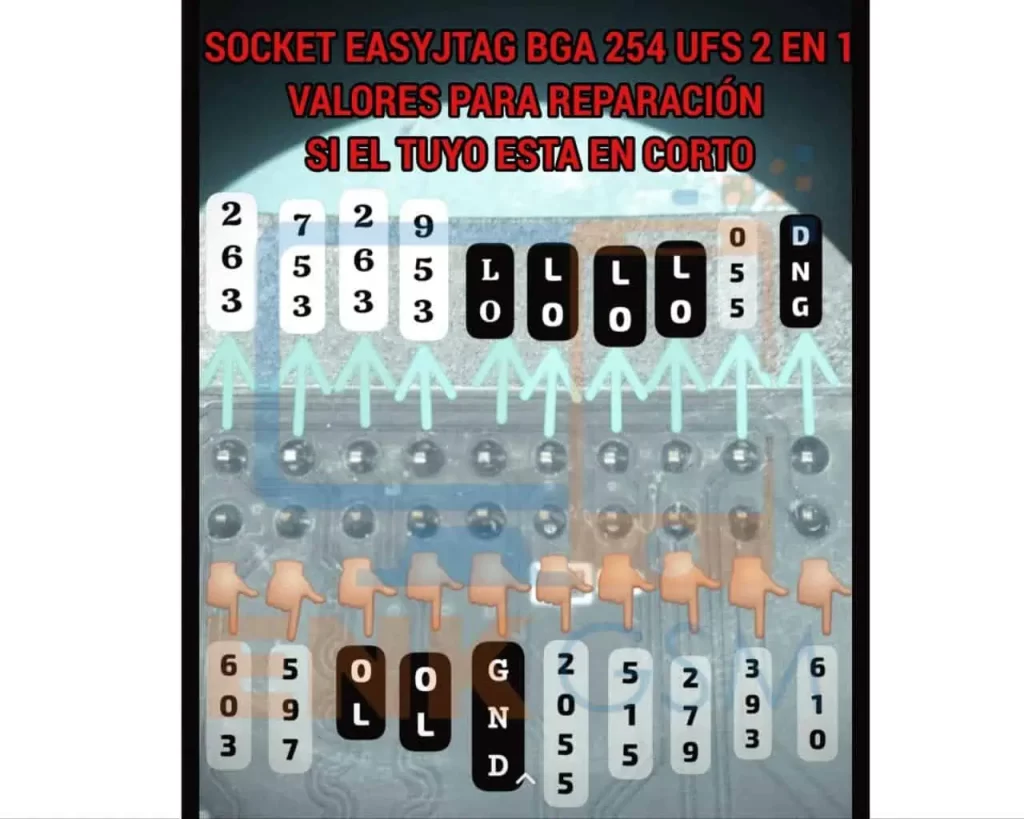

UFS BGA 254 ADAPTADOR COMO MODIFICAR

A la actualidad, los más recientes adaptadores ufs bga 254 no necesitan, ninguna modificación, pero si tienes dificultadores o muchos errores de conección lo mas recomendable es que la hagas.

Table of Contents

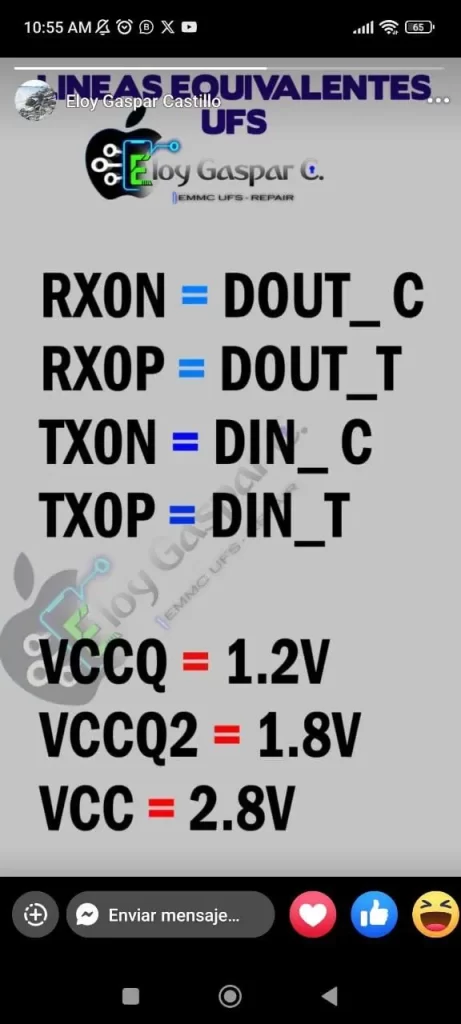

Lineas equivalentes Ufs para una conección mas estable.

Te recomendamos tener en cuenta este diagramá a la hora de usar el ufs bga 254 o un adaptador similar , para que tengas más estabilidad en la conección.
