Tecno Spark Go 1 (KL4) — Pinout ISP

📑 Índice

1. Características Destacadas
2. Especificaciones Técnicas
3. Almacenamiento: eMMC vs UFS
4. Pinout ISP Confirmado del KL4
5. Herramientas Compatibles
6. Mini-Tutoriales de Programadores
7. Artículos Relacionados
8. Videos Relacionados
9. Comparativa KL4 vs KM4
10. Descargo de Responsabilidad

---

⭐ Características Destacadas

Característica	Detalle
Pantalla	6.6″ HD+
Batería	5000 mAh
RAM	3 GB / 4 GB
Almacenamiento	64 GB / 128 GB (expandible con microSD)
Chipset	Procesador optimizado para Android Go
Sistema Operativo	Android Go (versión ligera)
Cámaras	8 MP trasera / 5 MP frontal

---

Especificaciones Técnicas

• Modelo: Tecno Spark Go 1 (KL4)
• Pantalla: IPS LCD de 6.6″, resolución HD+ (720p)
• Procesador: Quad-core optimizado para Android Go
• RAM: 3 GB o 4 GB
• Almacenamiento: 64 GB / 128 GB eMMC (ampliable con microSD)
• Batería: 5000 mAh
• SO: Android Go (Go Edition)
• Cámaras: Trasera 8 MP, frontal 5 MP

---

💾 Almacenamiento: eMMC vs UFS

El KL4 utiliza memoria eMMC.

eMMC

• Más económica, usada en gamas de entrada.
• Interfaz half-duplex (no permite leer y escribir a la vez).
• Señales principales: CMD, CLK, DATA0–7, VCC, VCCQ, GND, RESET.

UFS

• Rendimiento superior, presente en gamas medias-altas.
• Interfaz full-duplex con pares diferenciales TX/RX.

👉 Confirmado: El Tecno Spark Go 1 (KL4) usa eMMC.

---

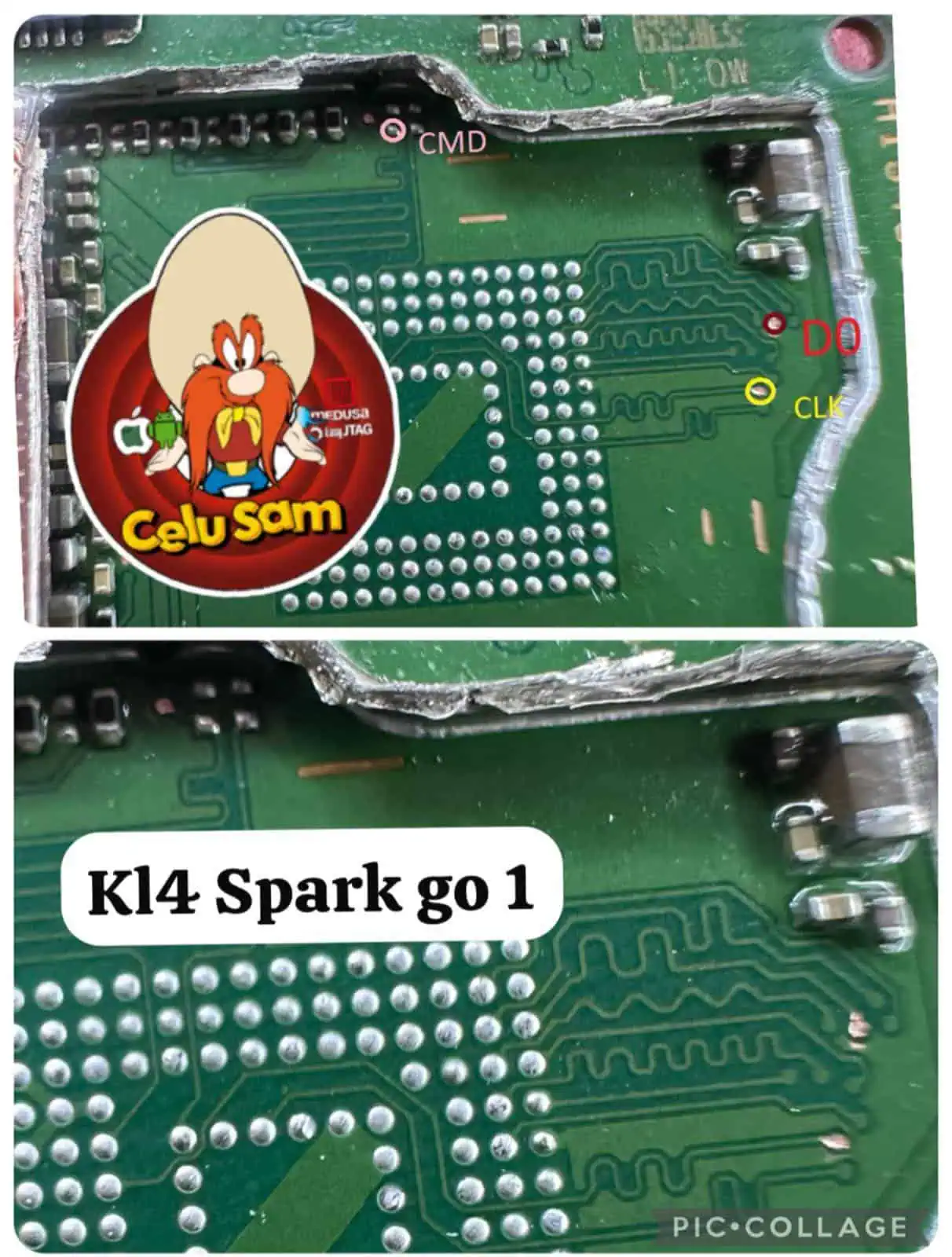

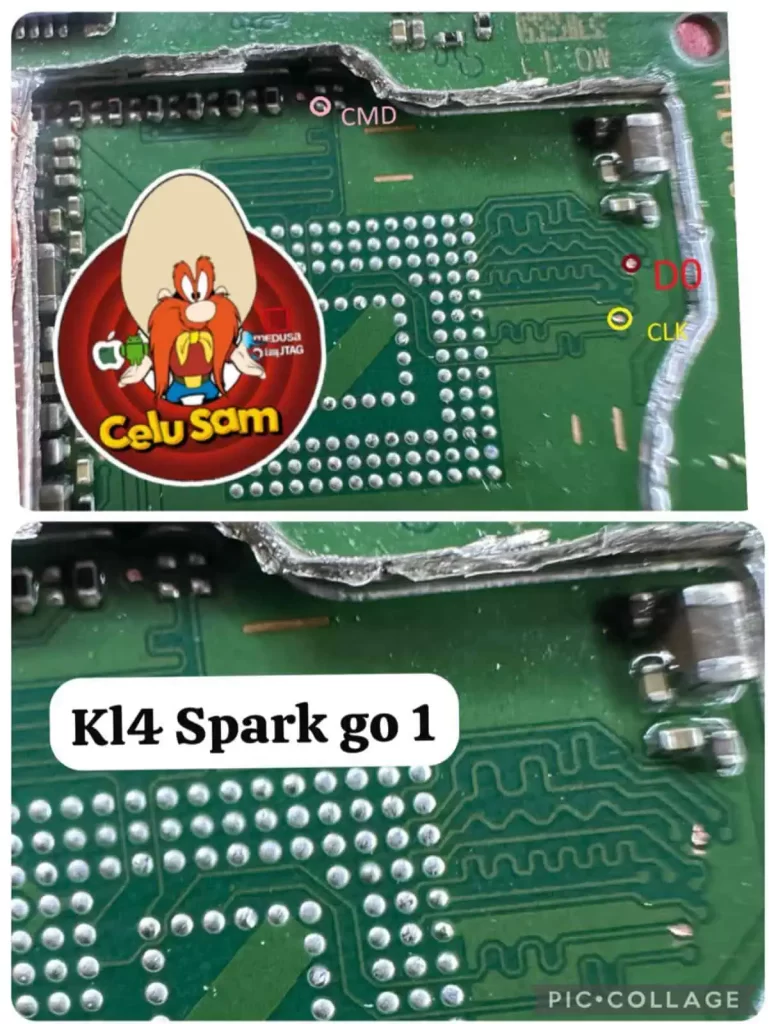

🔌 Pinout ISP Confirmado del KL4

Gracias a la publicación de Zona Android Manizales, estos son los pines confirmados para conexión ISP:

Pin	Función
CLK	Señal de reloj
CMD	Comando
DATA0	Datos 0
VCC	Alimentación principal
VCCQ	Alimentación de interfaz
GND	Tierra

📌 Con estos puntos es posible conectar el KL4 a programadores ISP y realizar lectura, flasheo, eliminación de FRP y reparación de particiones.

---

🛠️ Herramientas Compatibles

• EasyJTAG Plus
• UFI Box
• Medusa Pro 2
• Flash64 (F64)
• MIPITester

---

🧑‍💻 Mini-Tutoriales de Programadores

🔧 EasyJTAG Plus

1. Conectar la placa al adaptador ISP.
2. Seleccionar Direct eMMC ISP en el software.
3. Configurar pines: CMD, CLK, DATA0, VCC, GND.
4. Clic en Identify eMMC.
5. Operar con Read, Write o Repair Boot.

---

⚡ UFI Box

1. Abrir UFI eMMC ToolBox.
2. Conectar los pines CMD, CLK y DATA0.
3. Pulsar Identify eMMC.
4. Usar opciones como Dump, Write, Erase FRP.
5. Reparar arranque con Boot Repair si es necesario.

---

🖥️ Medusa Pro 2

1. Seleccionar eMMC Direct.
2. Detectar el chip con Connect.
3. Hacer Read Full Dump antes de escribir.
4. Flashear firmware o reparar particiones dañadas.

---

🔌 Flash64 (F64)

1. Conectar por ISP.
2. Seleccionar eMMC ISP Mode.
3. Detectar chip con Scan.
4. Realizar backup completo.
5. Usar Restore o FRP Remove.

---

📡 MIPITester

1. Seleccionar eMMC ISP Mode.
2. Detectar chip con Scan/Detect.
3. Realizar un Dump de seguridad.
4. Operar con Write, Format o Repair Partition.

---

🔗 Artículos Relacionados

---

🎥 Videos Relacionados

---

🔄 Comparativa KL4 vs KM4

📊 Tabla Comparativa

Característica	Tecno Spark Go 1 (KL4)	Tecno Spark Go 2 (KM4)
Pantalla	6.6″ HD+ (720p)	6.67″ HD+ con 120 Hz
Batería	5000 mAh	5000 mAh
RAM	3 / 4 GB	3 / 4 GB
Almacenamiento	64 / 128 GB eMMC	64 / 128 / 256 GB eMMC 5.1
Procesador	Quad-core Android Go	Unisoc T7250 (octa-core)
Sistema Operativo	Android Go	Android 15 con HiOS
Cámaras	8 MP trasera / 5 MP frontal	13 MP trasera / 8 MP frontal
Protección	Sin certificación	IP64
Pinout ISP	Confirmado (eMMC)	Confirmado (eMMC 5.1)

⚠️ Descargo de Responsabilidad

La información compartida tiene fines educativos y técnicos. Manipular un smartphone mediante ISP puede anular la garantía y dañarlo si no se hace de manera correcta. Se recomienda realizar estos procedimientos únicamente con experiencia y herramientas profesionales.
